1- PRESENTATION
La
Jumelle "CLARA" est contenue dans une housse de transport, avec deux piles, dont
une de rechange.
Elle peut être tenue à la main. mais est spécialement conçue
pour être adaptée à la tête de l'observateur grâce à une coiffe.

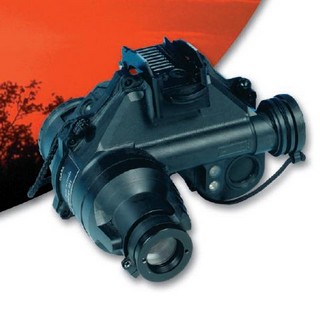

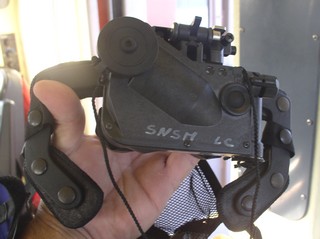

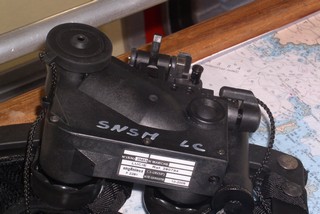

2- DESCRIPTION
La
jumelle "CLARA" est un équipement binoculaire comportant deux parties
principales :
a) La coiffe (1) constituée d'une armature garnie d'un coussin
frontal et de deux coussins occipitaux, le tout relié par une résille et des
sangles réglables permettant son adaptation à la tête de l'observateur.
b) La
partie optique (13) réglable en profondeur et s'articulant par rapport à la
coiffe en (12) .
L' utilisateur peut relever la partie optique, et observer à
l' oeil nu l'alimentation électrique est alors coupée automatiquement. En
position observation, l'alimentation est rétablie. La partie optique comprend
:
les 2 oculaires (2) comportant une bague de réglage dioptrique sur chacun
d'eux.
- un objectif (11) avec son système de mise au point (10) et son
bouchon de protection (9).
- le boîtier recevant la plie, fermé par le
bouchon (5).
- une diode d'éclairage Infrarouge (8) non visible à l'oeil nu,
alimentée par l'intermédiaire du bouton poussoir (6), permettant la lecture de
document ou d'effectuer des tâches à courte distance. L'utilisation de cet
éclairage est rappelée par une indication lumineuse rouge dans le champ visuel
de l'oculaire gauche.
Un second témoin lumineux de couleur jaune dans le
champ visuel de l'oculaire indique l'usure de la pile.
En cas d'utilisation
accidentelle prolongée en ambiance lumineuse très intense (de jour par exemple),
l'alimentation du tube IL est coupée afin de le protéger.
Pour rétablir
l'alimentation, il suffit de relever la partie optique et de la rebasculer
devant les yeux (réarmement). Dans le cas de l'utilisation à la main, relâcher
la manette de mise en route, puis appuyer de nouveau. L'intensité de l'ambiance
lumineuse est captée par l'intermédiaire d'une cellule (7).
3- UTILISATION
Mettre
une pile bâton au format AA de tension comprise entre 1 5V et 3,6 volts dans le
boîtier d'alimentation (sens de polarité Indiqué sur le boîtier).
- En
observation de jour, pour instruction ou vérification de bon fonctionnement,
placer le bouchon de protection sur I' objectif
De nuit, disposer le en
position de repos sur le bouchon de pile
- Assembler la jumelle avec la
coiffe.
- Mettre la coiffe sur la tête et basculer la jumelle en position
d'observa-tion (ajuster le réglage en profondeur (12) si celle-ci vient trop
près des yeux)
- Régler les tensions de la résille et de la sangle arrière de
manière à positionner les oculaires faces aux yeux tout en assurant un maintien
correct de l'équipement et le confort de l'utilisateur.
- Lors de
l'utilisation de la coiffe avec le masque N.B.C ôter le coussin frontal.
-
Ajuster la position an profondeur de l'équipement par l'intermédiaire de la
rainure en T (12).
- Ajuster, de manière à obtenir une Image nette de
l'écran du tube I. L. les réglages dioptriques des oculaires à la vue de
l'opérateur en tournant les bagues (3).
- Effectuer la mise au point de
l'objectif sur la scène à observer par l'intermédiaire de la bague de commande
(10).
- Pour la lecture de cartes ou pour effectuer des tâches à courte
distance, actionner le poussoir de mise en route (6) pour alimenter la diode
d'éclairage (8). Ce poussoir assure deux fonctions : un appui de durée
supérieure à quelques secondes autorise l'alimentation de la diode en continu,
même après le relâcher du poussoir. Une pression supplémentaire sur le poussoir
est nécessaire pour couper l'alimentation.
Lors d'un appui furtif, l'
alimentatlon de la diode est automatiquement coupée au relâcher du poussolr(mode
impulsionnel)
Son fonctionnement est rappelé par un voyant de couleur rouge
visible par l'oculaire gauche.
| |
