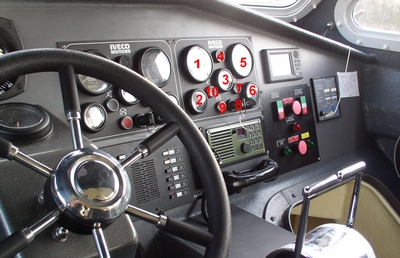

Chacun des deux moteurs
dispose sur le tableau de bord en timonerie
d'un combiné
analogique avec :
- 1. Indicateur de température liquide de
refroidissement
- 2. Compte tours et compteur d'heures
- 3. Voltmètre
-
4. Avertisseur sonore
- 5. Module de signalisations et d'alarme
- 6. Indicateur de pression huile
moteur
- 7 Interrupteur d'éclairage des
instruments du tableau
- 8. Commutateur à clé pour
démarrage / arrêt
moteur
- 9. Bouton d'arrêt moteur (ce
bouton n'est pas cablé sur la "Louve", il est donc sans
effet)
- 10. Bouton de blocage
avertisseur sonore.
| |
| | |
Les combinés analogiques
du tableau de bord sont équipés d'un module électronique qui comprend les
indicateurs lumineux et les circuits d'interface, de temporisation et
de
mémorisation des alarmes.
| |
| | | | |
|
